Sjökort – Kort 1
Beteckningar & FÖrkortningar
Sjökortets tecken och symboler
Kort 1, även kallat INT 1, är sjökortets teckenförklaring. Här finns förklaringar till de symboler, linjer, färger och förkortningar som används i svenska sjökort.
Innan vi börjar arbeta praktiskt i sjökortet ska vi titta närmare på några av de viktigaste delarna i Kort 1. Vi börjar med sådant som du ofta behöver kunna tolka när du planerar och genomför en färd: farleder, djup och grund, djupkurvor samt bottenbeskaffenhet.
Kom ihåg: Detta häfte bör alltid finnas med på båten.
Farleder
- Normal farled markeras med en svart streckad linje.
- Ensmärke markeras med en heldragen linje.
Djup och grund

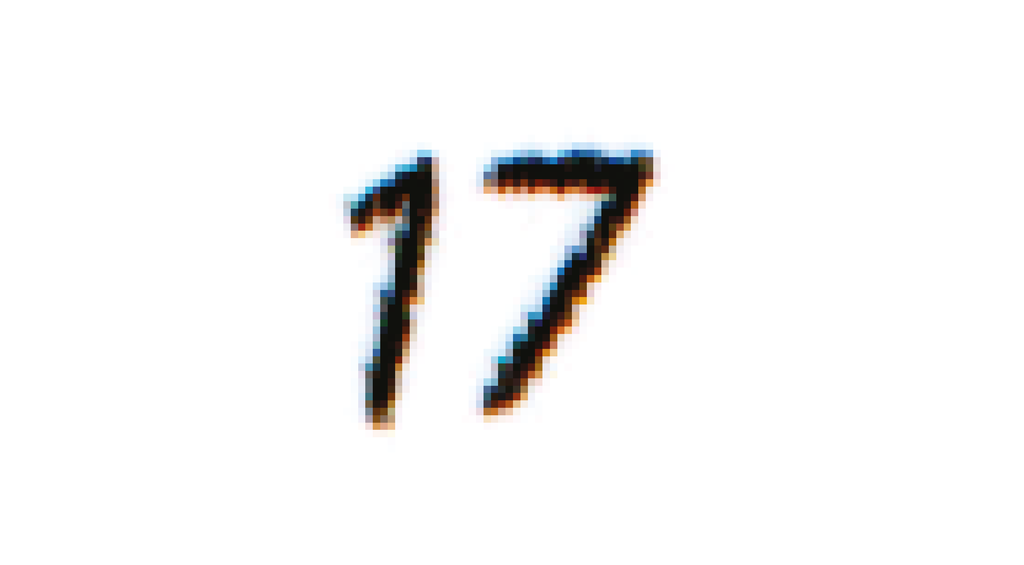

Djupsiffror
Svarta kursiva siffror.

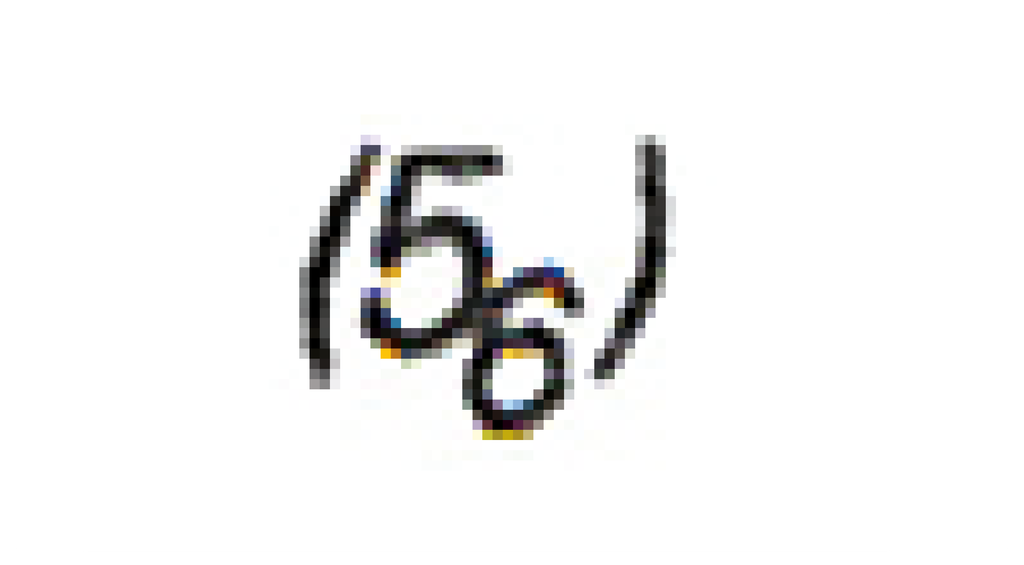

Djupangivelse ej i position
Står vid sidan om aktuell plats.

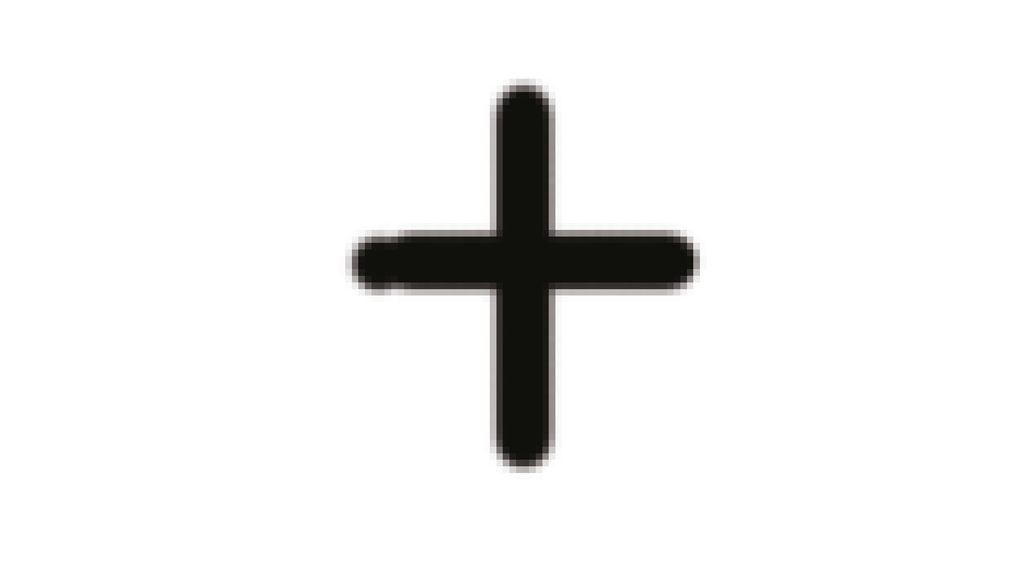

Undervattensten
Farligt vid ytnavigering, grundare än 2 meter.

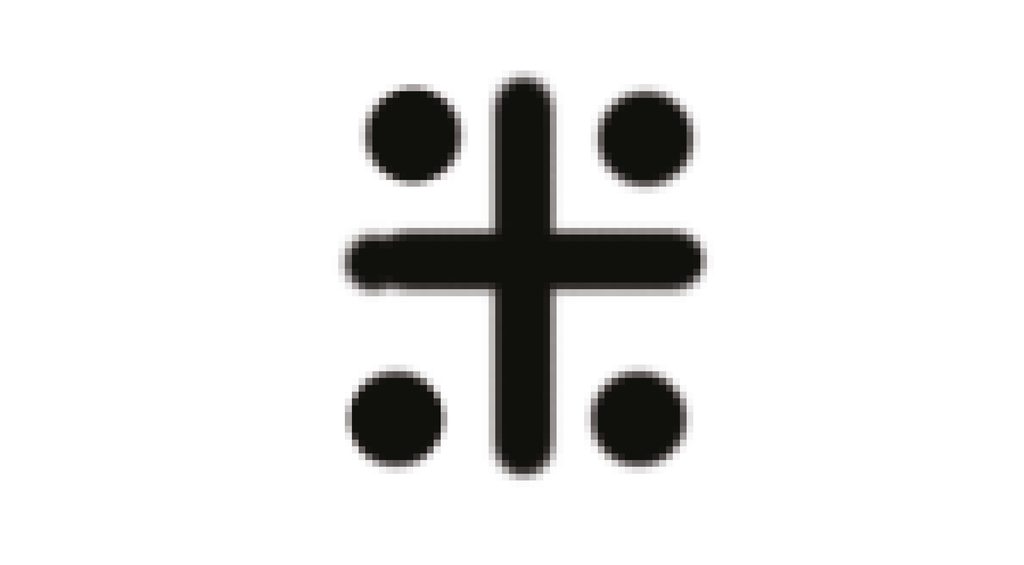

Bränning
Grund i eller nära medelvattenytan.

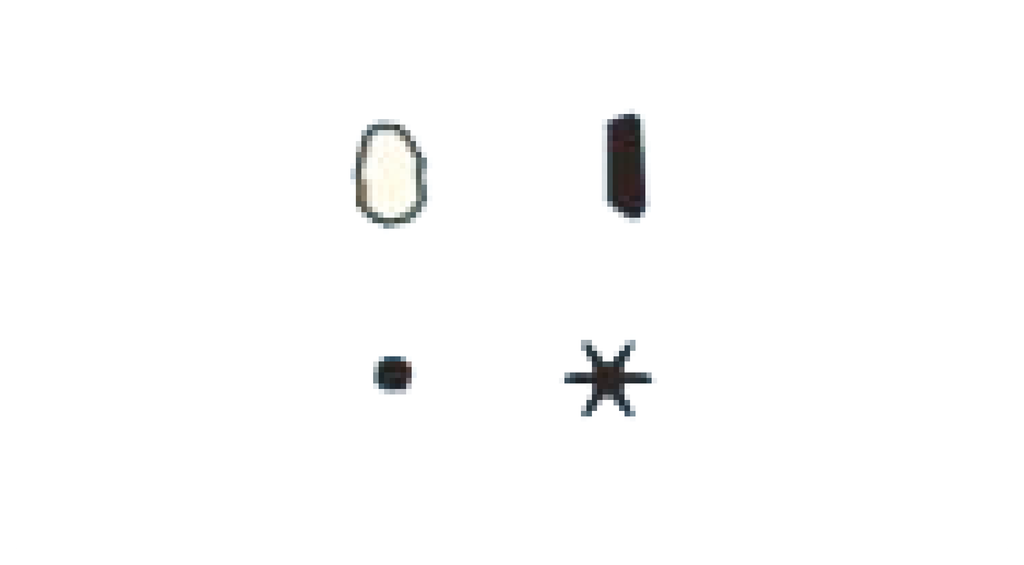

Sten/Skär
Alltid synlig över ytan.

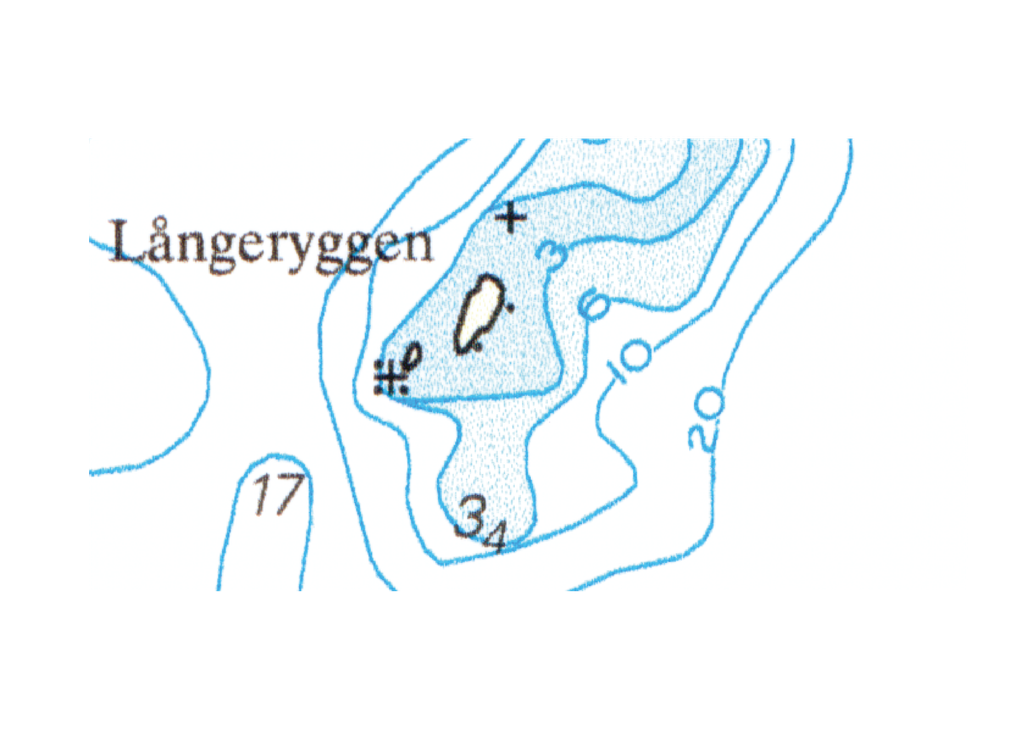

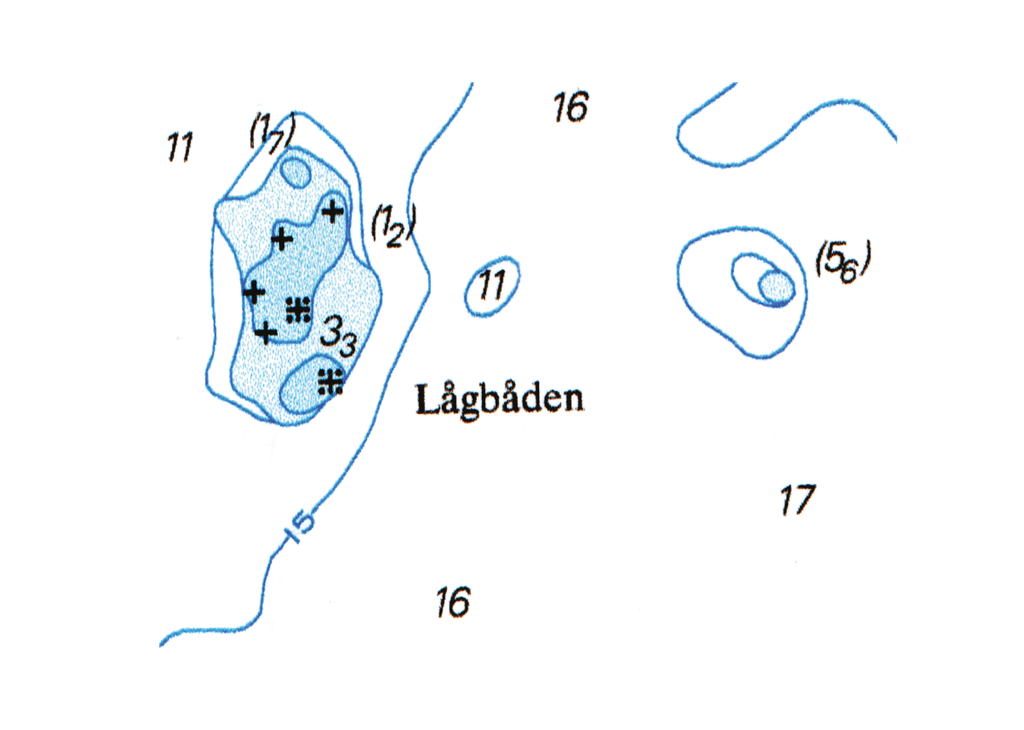

Djupkurvor
Djupkurvor är linjer som binder samman områden med samma djup.
De hjälper dig att se hur djupt vattnet är och hur bottnen förändras. Grundare vatten markeras med blå nyanser. Innanför vissa djupkurvor blir färgen mörkare för att tydligt visa grundare områden.
I svenska sjökort används bland annat 3-meterskurvan och 6-meterskurvan för att markera olika djupområden.
Kom ihåg
Djup och höjder anges i meter.

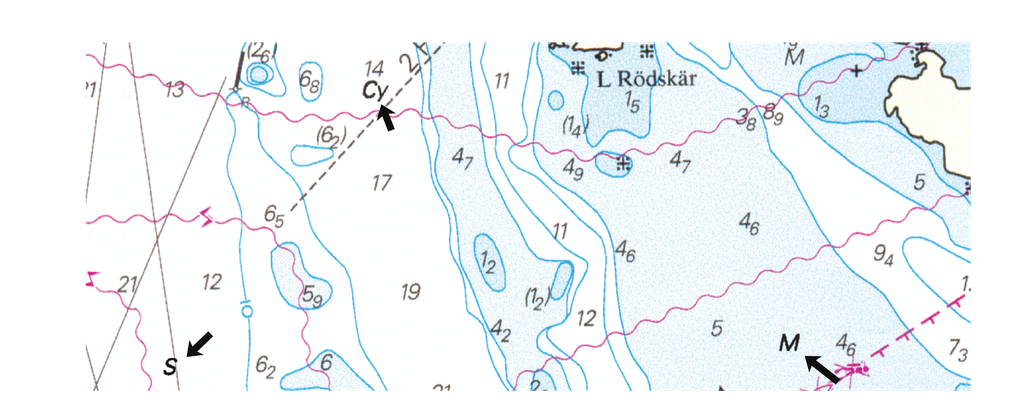

Bottenbeskaffenhet
Bottenbeskaffenheten anges med internationella förkortningar. De visar vilken typ av botten som finns på platsen.
S = sand
Cy = lera
G = grus
R = klippgrund
M = dy eller gyttja
St = sten
P = småsten
Wd = sjögräs
Ha gärna Kort 1 till hands när du arbetar med sjökort. Det underlättar när du stöter på symboler du inte känner igen.

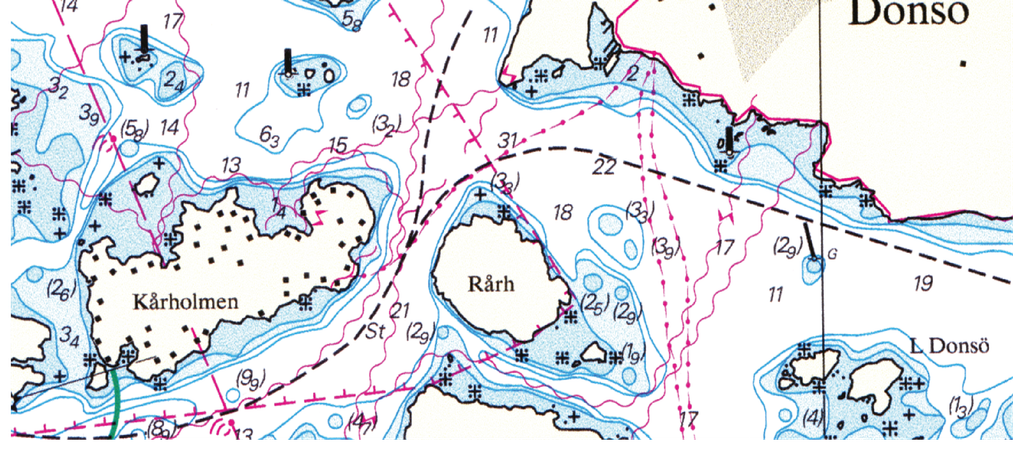

Utdrag med beteckningar i svenska sjökort
